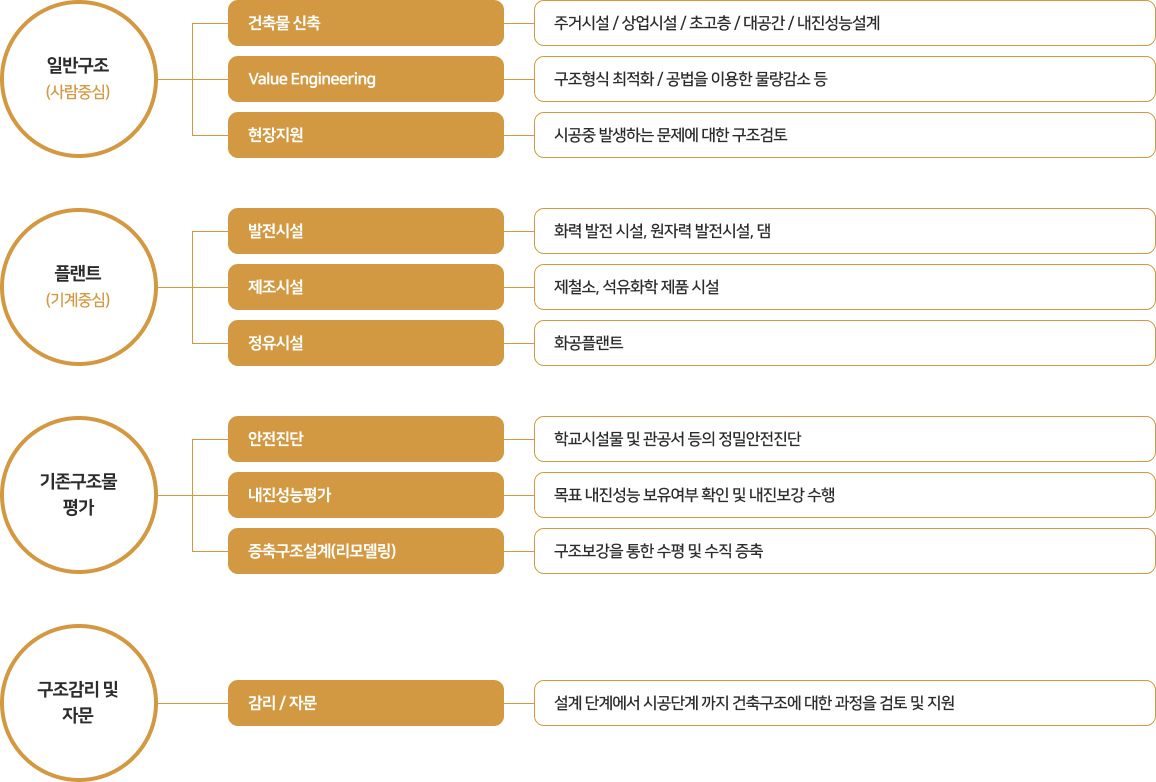

구조설계란 건물의 골조를 설계하는 과정으로서, 설계를 바탕으로 건축물(구조물)이 그 용도와 기능을 수행하기 위해
안전, 경제적인 측면 등을 고려하여 구조계산하는 작업입니다.

1. Overview 01

   건축설계사무소 (건축도면)

   • 발주처와 협의하여 건축도면(평면도, 입면도, 단면도 등)을 작성
   • 건축도면은 구조설계의 기초 자료로 활용됨
   • 건축도면 전달 후 본격적인 구조설계가 시작되며, 발주처 요구사항에 따라
     적절한 구조계획 진행 → 건축사무소와의 협업을 통해 설계 초기 방향설정
2. Overview 02

   설계하중 산정 (외력의 결정)

   • 구조물이 저항해야 할 모든 하중(고정하중, 활하중, 지진하중 등)을 산정
   • KDS 기준에 따라 적절히 산정하고 해석모델에 반영
   • 확률에 기반한 하중조합을 적용하여 안정성 확보
     → 구조물 안전성 확보를 위한 핵심 기초단계
3. Overview 03

   구조시스템 결정

   • 구조설계의 핵심 단계로, 건축물의 용도·규모·재료 등을 고려하여 결정
   • 아파트: 철근콘크리트 전단벽 구조 / 플랜트: 철골구조 등 용도별 차별화 설계
   • 기초형식(MAT, 독립기초, 파일기초 등) 및 구조시스템(모멘트골조,보통전단벽
     시스템)을 상황에 맞게 선택 → 발주처 요구 및 경제성까지 고려한 최적
     구조시스템 도출
4. Overview 04

   평면계획, 수직·수평부재 계획

   • 구조시스템 결정 후 기둥·전단벽 등 수직부재 배치
   • 거더·보 등 수평부재 설계 진행 및 방향 검토
   • 슬래브 종류(콘크리트, 데크 등)와 다이아프램 역할 고려
     → 효율적 구조계획으로 시공성 및 안정성 확보
5. Overview 05

   구조해석

   • 해석프로그램(MIDAS GEN, ETABS, SAP2000 등)을 활용해 수치해석 수행
   • 부재별 하중, 응력, 변형을 검토하여 설계 적정성 확인
     → 해석결과는 이후 단면설계 및 안전성 검토의핵심 자료로 활용
6. Overview 06

   단면설계 · 변형검토

   • 설계프로그램(Midas Design+BeST 등)을 이용하여 부재설계
     → KDS 기준에 적합한지 검토
   • 구조해석 결과를 바탕으로 구조부재의 단면 검토
   • 변형에 대한 사용성 검토 → 연성능력을 보유하도록 설계
7. Overview 07

   보고서 작성

   • 설계결과(계산서, 설계도면 등)를 보고서로 정리 및 제출
     → 체계적인 설계·검토·보고 절차로 신뢰성 확보
